Назначение, устройство и работа гидроусилителя КамаЗ 5320

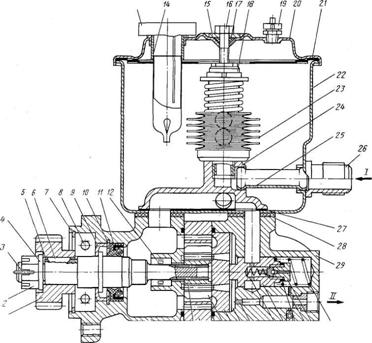

Рис. 7. Насос гидроусилителя рулевого управления:

1-шестерня привода: 2—гайка крепления шестерни; 3—шплинт: 4, 15—шайбы; 5—вал насоса; 6 --сегментная шпонка; 7, 10—упорные кольца; 8—шарикоподшипник; 9—маслоотгонное кольцо; 11— манжета; 12—игольчатый подшипник; 13—крышка заливной горловины; 14—заливной фильтр; 16 -болт; 17, 36, 39—уплотнительные кольца; 18—труба фильтра; 19—предохранительный клапан; 20—крышка бачка с пружиной; 21, 28—уплотнительные прокладки; 22—бачок насоса; 23—фильтрую­щий элемент; 24—коллектор; 25—трубка бачка; 26—штуцер; 27—прокладка коллектора; 29— крышка насоса; 30—пружина перепускного клапана; 31—седло предохранительного клапана; 32— регулировочные шайбы; 33—перепускной клапан в сборе с предохранительным клапаном; 34—распре­делительный диск; 35—пластина насоса; 37—статор; 38—ротор; 40—корпус насоса; А, Б—дросселирующие отверстия; В—полость нагнетания; Г—радиальные отверстия; 1—из системы; 2—в систему.

Работа перепускного клапана при сра­батывании встроенного в него предохрани­тельного клапана осуществляется анало­гичным образом. Открываясь, шариковый клапан пропускает небольшой поток масла в бачок через радиальные отверстия в пере­пускном клапане. При этом давление на правый торец перепускного клапана падает, поскольку поток масла, идущий через ша­риковый клапан, ограничен отверстием Б.
