Контрольно-измерительные приборы

Сигнализирующие при­боры в основном предназначены для предупреждения водителя о неисправности того или иного меха­низма или агрегата. Они инфор­мируют водителя световым или зву­ковым сигналом об аварийном значе­нии измеряемого параметра. Датчики этих приборов работают как выклю­чатели, замыкающие цепь при опре­деленных условиях. К таким прибо­рам относятся сигнализаторы ава­рийного давления масла или воздуха, сигнализаторы аварийной темпера­туры охлаждающей жидкости и др.

Приборы для контроля давления. Приборы для контроля давления мас­ла или воздуха можно разделить на указатели давления масла или возду­ха и сигнализаторы аварийного дав­ления, показывающие обычно вклю­чением или выключением лампочки понижение давления масла ниже допустимого предела. ^ТТо конструкции указатели делятся на указатели электрического дейст­вия (магнитоэлектрические и элект­ротепловые) и с трубчатой пружи­ной.

Наибольшее распространение по­лучили указатели электрического действия как наиболее точные и надежные в работе.

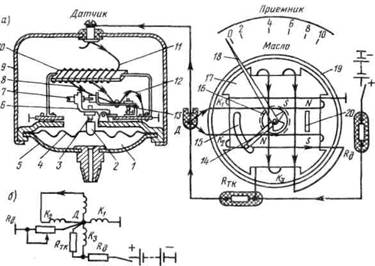

Магнитоэлектрические указатели давления масла или воздуха (рис. 12.6) состоят из реостатного датчика и магнитоэлектрического приемника, а указатели давления воздуха в тор­мозной системе автомобилей или ав­тобусов, имеющей пневматический привод, состоят из такого же датчика и приемника. Датчик и приемник сое­динены между собой последователь­но и включены в электрическую цепь выключателя зажигания. Датчик из­меняет силу тока в цепи приемника в зависимости от давления масла в смазочной системе двигателя или давления воздуха в тормозной системе. Приемник показывает вели­чину давления масла или воздуха.

Шкалы приемников отличаются друг от друга надписями «Масло» или «Воздух».

Между корпусом 5 (рис. 12.6, а) датчика и крышкой 9 помешена гоф­рированная диафрагма 4 со штырем 2. Рычажок 6 свободно качается на оси и отводится в исходное положе­ние пружиной 13, действующей на двойной ползунок 8. Регулировоч­ными винтами 3 и 7 рычажка обес­печивается установка стрелки 18 приемника в исходное положение. Обмотка 10 реостата соединена с контактной пластиной 11. Для луч­шего контакта ползунок соединен с массой мягким медным проводни­ком 12.

В зависимости от давления масла или воздуха в камере 1 изменя­ются прогиб диафрагмы 4 и положе­ние ползунков 8 на обмотке реостата датчика.

В приемнике на основании, состоя­щем из двух пластмассовых колодок 17, намотаны три неподвижные ка­тушки К\, /Сг, Кз (рис. 12.6, б), нача­ла которых соединены между собой в точке Д

Резистор температурной компен­сации Л!тк и добавочный резистор /?д, включенные в цепь катушек К\, Къ Кз приемника, служат для под­держания постоянного сопротивле­ния этой цепи независимо от темпе­ратуры обмоток. Кроме того, доба­вочный резистор ограничивает силу тока в цепи приемника при выклю­ченном реостате датчика.

В кольцевом пространстве между колодками 17 (см. рис. 12.6, а) уста­новлен диско-образный магнит 16 и ограничитель 14 угла поворота стрел­ки 18. Отогнутый конец ограничителя входит в прорезь 15 одной из коло­док 17. В канавку одной из колодок заложен магнит 20.

Ось алюминиевой стрелки 18 вра­щается в двух подшипниках. Сталь­ной магнитный экран 19 защищает приемник от влияния посторонних магнитных полей.

При отсутствии тока в цепи стрел­ка приемника отклонена до упора влево, что обусловливается взаимо­действием постоянных дискообраз­ных магнитов 16 и 20 и ограничите­лем 14.

При работе прибора токи в катуш­ках, а следовательно, и магнитные потоки их зависят от положения пол­зунков 8 на обмотке 10 реостата дат­чика. Когда в камере / датчика нет избыточного давления, то ползунки 8 под действием пружины 13 находят­ся в крайнем левом положении, что обусловливает включение макси­мального сопротивления датчика в цепь приемника. В этом случае сила тока в катушке К\ будет максималь­ной, а в катушках /С2 и Кз — мини­мальной.

При включенной цепи и отсутствии давления масла или воздуха на диаф­рагму 4 ползунки 8 датчика вклю­чают большую часть сопротивления реостата в цепь приемника. Когда давление масла или воздуха возрас­тает, то диафрагма 4 прогибается вверх и через штырь 2 перемещает рычажок 6 вокруг оси. Рычажок че­рез регулировочный винт 7 действует на ползунок 8 и перемещает его вправо. Сопротивление реостата дат­чика выключается, в результате чего увеличиваются токи в катушках Лг и /(з приемника. При этом изменяет­ся положение магнита 16 и жестко связанная с ним стрелка отклоняется вправо в сторону большего значения.
