Автомобильное сцепление

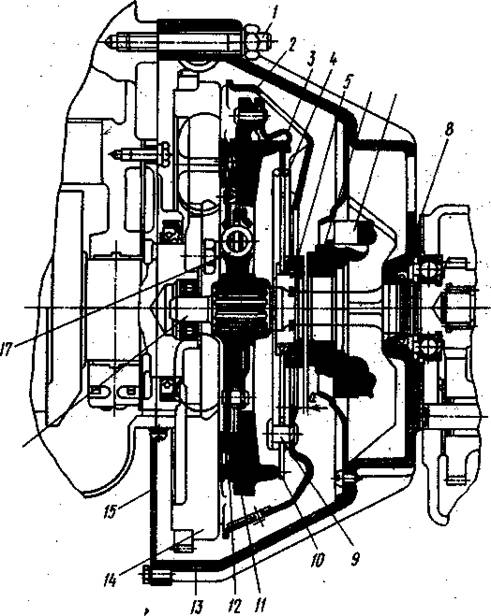

Диафрагменное сцепление:

/—шпилька, 2 — кожух сцепления, 3 — звено, 4 — опорное кольцо, 5 — пята, 6 — выжимной подшипник, 7—обойма подшипника, 8 — сальник, 9 — стяжной палец, 10 — диафрагменная пружина,' 11 — нажимной диск, 12 — ведомый диск, 13 — картер, 14.— маховик, 15 — щиток, 116 — ведущий вал коробки передач,/7—демпферная пружина диска

отштампована из листовой пружинной стали толщиной 0,9 мм. Радиально расположенные 18 лепестков пружины не только создаю упругие элементы, но и одновременно являются выжимными рычагами.

Конструктивно сцепление с диафрагменной пружиной выполнено в виде двух неразборных узлов. Один состоит из нажимного диска 11 в сборе с диафрагменной пружиной и кожухом 2, другой из ведомого диска 12 с гасителем крутильных колебаний. Сцепление заключено в картер 13, крепящийся к блоку двигателя. Для выключения сцепления, служит скользящая муфта с подшипником усилие на которую передается от педали управления через гидравлический или тросовый привод. Крутящий момент от двигателя! через маховик и нажимной! диск 11 передается ведомому диску 12, а от него через демпферные пружины 17, ступицу ведомого диска и шлицевое соединение — ведущему валу коробки передач 16.

При нажатии на педаль муфта выключения, перемещаясь вместе с подшипником в сторону маховика, давит через упорный фланец, к которому приклеено фрикционное кольцо, на лепестки диафрагменной пружины. При этом наружная кромка пружины, перемещаясь в обратном направлении, отходит от кольцевого выступа на нажимном диске и через фиксаторы отводит его от ведомого диска, освобождая последний от крутящего момента двигателя.

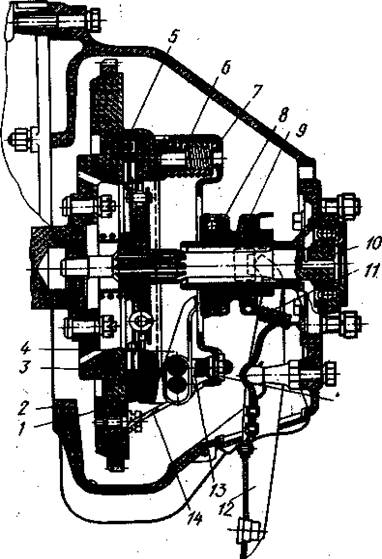

1 — нажимной диск, 2 — картер сцепления, 3 — маховик, 4 — рычаг включения сцепления, 5 — ведомый диск, 6, 7—пружины, 8 — выжимной, 9 — муфта выключения сцепления, 10— ведущий вал коробки передач, 11 - оттяжная пружина,

12 — вилка выключения сцепления, 13 — опорная вилка, 14 — кожух сцепления

На автомобилях ГАЗ-24, ВАЗ и ЗАЗ-968 установлено сухое однодисковое сцепление с периферийными нажимными пружинами . К маховику' привернут кожух пружин 6 и 7. Когда сцепление включено, нажимной диск под действием пружин прижимает к торцовой поверхности маховика, ведомый диск 5, сидящий на шлицах ведущего вала 10 коробки передач. Выключают сцепление отводя муфту 9, действующую на нажимной диск посредством рычага 4.

К ведомому диску приклепаны фрикционные накладки из материала с большим коэффициентом трения.

Демпферные пружины служат для быстрого гашения крутильных колебаний, передаваемых сцеплению от коленчатого вала двигателя.

Легковые автомобили имеют гидравлический или механический тросовый привод выключения сцепления. Главный цилиндр 2 гидравлического привода выключения сцепления автомобиля ГАЗ-3102 соединен трубопроводом с рабочим цилиндром 10. Плунжер рабочего цилиндра через толкатель 9 действует на вилку выключения сцепления, взаимосвязанную с нажимным подшипником.

У механического тросового привода выключения сцепления при нажатии на педаль 10 трос воздействует на рычаг 2, связанный посредством оси с рычагом 11, который перемещает выжимной подшипник 1.

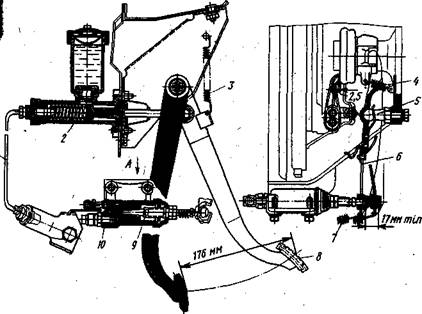

Гидравлический привод выключения сцепления:

/ — трубопровод, 2 — главный цилиндр, 3 — пружина педали, 4 — пружина муфты [подшипника, 5 — шаровая опора вилки, 6 — вилка выключения сцепления, 7 — оттяжная [пружина, 8 педаль, 9 — толкатель рабочего цилиндра, 10 — рабочий цилиндр
